深度圖像與彩色圖像的對齊

本節介紹如何在ROS中將深度圖像與彩色圖像對齊，以創(chuàng )建疊加圖像。這對于需要同步不同傳感器模態的視覺信息的應用來說非常有用。

深度與彩色圖像對齊和查看的命令

1. 基礎的深度到彩色對齊：

要將深度圖像簡單對齊到彩色圖像，請使用以下命令：

roslaunch orbbec_camera gemini_330_series.launch depth_registration:=true

這個命令啟用了深度注冊功能，但不會(huì )打開視圖窗口。

2. 查看深度與彩色疊加：

如果你想查看深度圖像和彩色圖像的疊加效果，可以使用以下命令來啟用視圖窗口：

roslaunch orbbec_camera gemini_330_series.launch depth_registration:=true enable_d2c_viewer:=true

該命令會(huì )啟動帶有深度到彩色注冊的相機節點，并打開一個視圖窗口顯示疊加圖像。

在RViz中選擇主題

為了在RViz中可視化對齊后的圖像：

1. 在運行以上任一命令后啟動RViz。

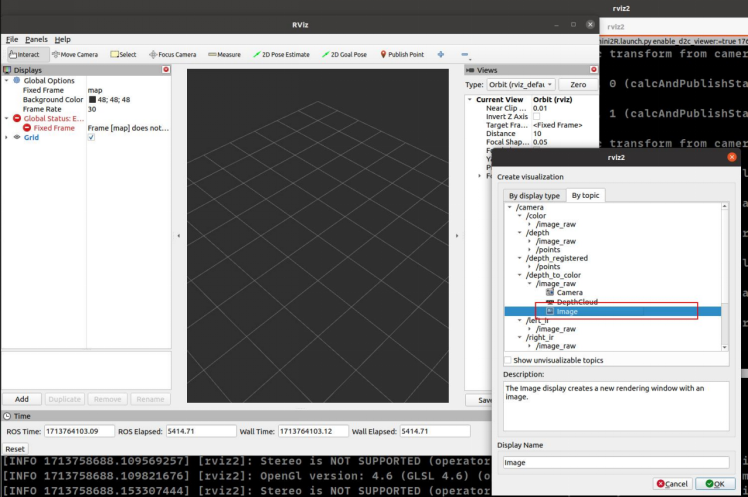

2. 選擇顯示深度到彩色疊加圖像的主題。下圖顯示了如何選擇主題：

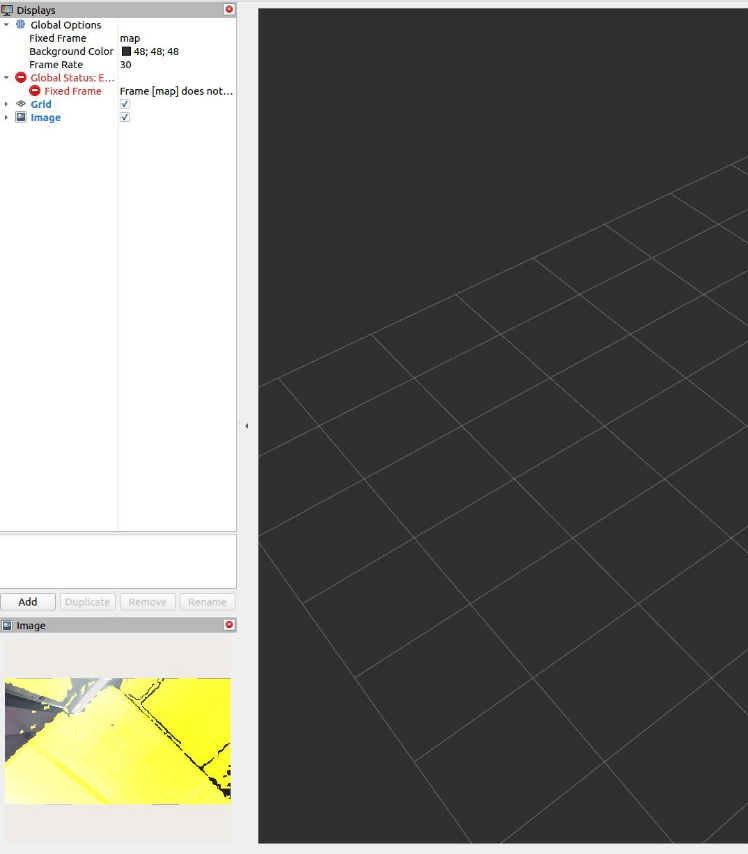

深度到彩色疊加的示例圖

選擇了正確的主題后，在RViz中你將能看到深度與彩色疊加的圖像。下面是一個可能的示例圖：
